sábado, 16 de junho de 2012

Peças mecânicas e eletrônicas

Eletrônica:

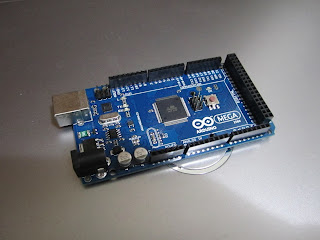

Arduino MEGA 2560.
Mesa aquecida.
Driver Pololu com dissipador.

A RAMPS é a versão 1.3.

PCB
Componentes da RAMPS.

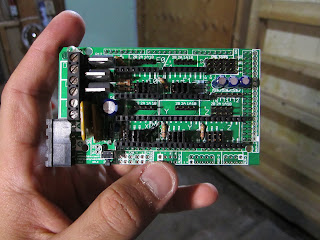

Já montada!
RAMPS e Arduino.



As partes impressas foram feitas em uma Thing-O-Matic com um bico de 0.4mm, camadas de 0.28mm e 30% de infill (50% nas engrenagenns) em ABS.

Não usei um kit "pronto" de peças, mas montei o meu com alguns upgrades:
(note que os autores dos links podem mudar os arquivos a qualquer momento sem prévio aviso)






Variação de x-carriage que eu criei. Disponível aqui.



Partes mecânicas:
Todas as barras (lisas e roscadas) são de aço inox 8mm.
As correias e polias são GT2 de 2mm de passo e 6mm de largura (15 dentes).

Polias GT2.
Detalhe da polia.

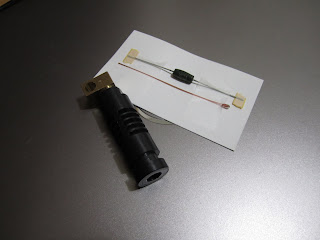

O bico é um J-Head Mk IV-B de 0.35mm.

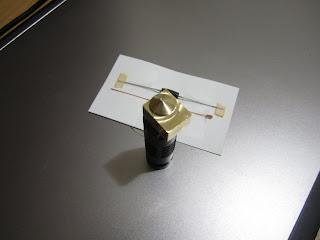

Detalhe do bico.

Resistor 5.6ohm e Thermistor 100k beta 4066.


4 comentários:

  1. Bellissimas fotos!
    Parabéns pelo trabalho, cortar o MDF na mão com essa precisão é muito difícil, vou acompanhar cada pastagem sua.
    Paulo Fernandes.

    ResponderExcluir
    Respostas
    1. Pô, cada pastagem não. :P
      Obrigado Paulo!

      Excluir
  2. Legal o blog! Muito bom o trabalho com MDF mesmo.
    Agora, uma pergunta, onde voce comprou as correias e polias? Eu estou com as originais impressas e uma correia de quebra galho que o Roberto RJ me emprestou, mas queria investir nessas GT2. Não achei aqui no Rio em lugar nenhum.
    Raphael Vinagre

    ResponderExcluir
    Respostas
    1. Bom, estou bastante atrasado com a resposta, mas comprei as polias na SDP-SI: https://sdp-si.com/eStore/

      Fazem MUITA diferença não serem impressas.
      =)
